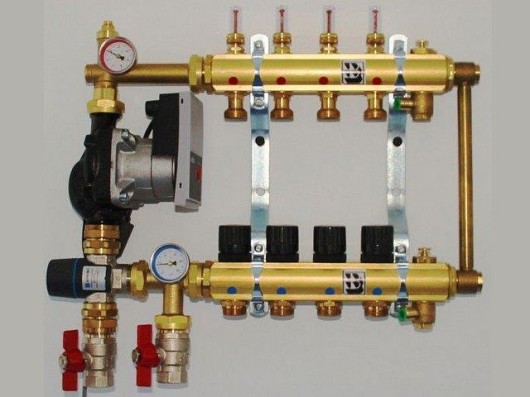

Tece 8 obwodów rozdzielacz z pompą elektroniczną i zaworem trójdrogowym

  • 3 074,05
Producent: TECE
Kod produktu: 77332518
Dostępność: dostępny

sprawdź koszty dostawy ››

Rozdzielacz ogrzewania podłogowego TECE 8 OBWODÓW zintegrowany z pompą elektroniczną oraz termostatycznym zaworem trójdrogowym.

Wys. / Szer. / Dług. [mm]
390 / 920 / 120

Nowy rozdzielacz TECEfloor ogrzewania podłogowego zintegrowanego z pompą oraz z termostatycznym zaworem trójdrogowym jest przeznaczony do przygotowanie wody o odpowiedniej temperaturze i jej rozdział do poszczególnych pętli ogrzewania podłogowego. Jeżeli instalacja ogrzewania podłogowego wykonywana jest bez projektu to orientacyjna powierzchnia tego ogrzewania nie powinna przekraczać 110 m², orientacyjna moc max 7600W

Maksymalna wydajność cieplna mieszacza Q~7600 W przy nst. parametrach: tzmiesz=40° C; tpowrotu=30° C i tkotła =>50° C

Rozdzielacz składa się z następujących elementów
1 i 2. Zawory kulowe odcinaj¹ce 3/4”
3. Trójdrogowy zawór termostatyczny ATM 651 do ustawiania temperatury zasilania ogrzewania podłogowego w zakresie 20-43 C
4. Zintegrowana pompa mieszacza YONOS PARA 15-6.0 U130”
5. Termistorowy czujnik przegrzewu dla temperatury powyżej 55 C
6. Zintegrowany zawór odcinaj¹cy pompę – grzybkowy do otwierania/zamykania używając klucza imbus nr 6
7 i 8. Termometry tarczowe fi 35 mm dla temp. 0-100 C
9. Zespół obejściowy tzw. bypass – fabrycznie otwarty na 1,5 obrotu zawór górny a dolny całkowicie otwarty.
10. Przepływomierze o zakresie regulacji 0,5 – 3,0 l/min
11. Wkładki termostatyczne pętli grzewczych do zamontowania siłowników termoelektrycznych SLQ
12 i 13. Odpowietrzniki ręczne.
14 i 15. zawory napełniająco spustowe ze złączką na węża otwieranie/zamykanie kluczem imbus nr 6
Całość jest kompletnie zmontowana i gotowa do użycia.

Uwaga! Dla prawidłowej pracy zaworu termostatycznego wymagane jest aby woda dopływająca ze źródła ciepła była wyższa o min 10 C niż temperatura nastawiona na zaworze
trójdrogowym.
Jeśli z kotła dostarczana jest woda o temp. 50 C to na zaworze ustawiamy temperaturę nie wyższą niż 43 C
